Hvaða öryggiseiginleikar eru innifalin í Zenith Block Machine Systems í Þýskalandi?

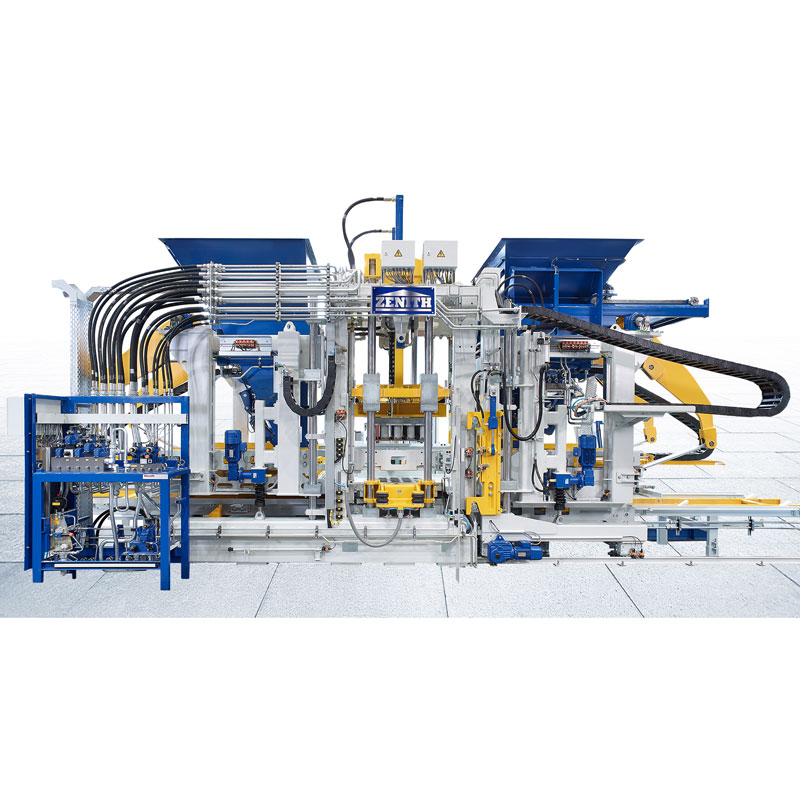

Í þungavinnuvélaiðnaðinum er öryggi ekki valfrjálst aukaatriði - það er grunnurinn sem áreiðanleg framleiðsla er byggð á. TheÞýskaland Zenith Block Machine, hornsteinn nútíma steypublokkaframleiðslu, er hannaður með alhliða og lagskiptu öryggisarkitektúr sem verndar rekstraraðila, viðhaldsfólk og búnaðinn sjálfan. Hjá QGM hefur verksmiðjan okkar framleitt þessi kerfi í meira en tvo áratugi og við höfum fellt öryggi inn í hvert stig hönnunarferlisins. Við lítum ekki á öryggi sem gátlista yfir eiginleika; við lítum á það sem óaðskiljanlegan hluta af DNA vélarinnar. Öryggiseiginleikarnir í þýska Zenith Block Machine eru ekki bara viðbætur; þau eru ofin inn í vökva-, rafmagns- og vélrænu kerfin og skapa verndarvef sem kemur í veg fyrir slys og tryggir hugarró. Þessi grein mun kryfja þessi öryggislög, allt frá grundvallar líkamlegum vörðum til háþróaðra rafrænna vöktunarkerfa, sem veitir alhliða skilning á því hvernig þýska Zenith Block Machine verndar notendur sína.

Öryggishugmyndafræðinni á bak við þýska Zenith Block Machine má lýsa sem "vörn í dýpt." Þetta þýðir að enginn einn bilunarpunktur getur leitt til hættulegra aðstæðna. Mörg sjálfstæð öryggiskerfi vinna saman til að koma í veg fyrir, draga úr og bregðast við hugsanlegri áhættu. Til dæmis er vökvakerfið búið þrýstilokum, sprunguskífum og flugstýrðum afturlokum sem koma í veg fyrir stjórnlausar hreyfingar. Rafkerfið er með óþarfa öryggisliða, rafstöðvum og mótor yfirálagsvörn sem getur stöðvað vélina samstundis. Og vélrænni hönnunin inniheldur líkamlegar hlífar, samtengdar hurðir og tveggja handa stjórntæki sem koma í veg fyrir aðgang að hættulegum svæðum fyrir slysni. Í þessari grein munum við kanna þessa eiginleika í smáatriðum, sundurliða hvernig þeir virka hver fyrir sig og hvernig þeir samþættast til að skapa innri öruggt framleiðsluumhverfi. Hvort sem þú ert verksmiðjustjóri, öryggisverkfræðingur eða rekstraraðili mun þessi handbók veita þér tæknilega þekkingu til að meta öryggisheilleika þýska Zenith blokkarvélar.

Efnisyfirlit

• 1. Hvernig veita vökvakerfin mörg lög af öryggi?
• 2. Hvernig kemur rafstýringararkitektúrinn í veg fyrir hættur?
• 3. Hverjar eru helstu tækniforskriftir öryggiseiginleikanna?
• 4. Hvernig eru öryggiseiginleikar staðfestir og viðhaldið í daglegum rekstri?
• Algengar spurningar (algengar spurningar)
• Niðurstaða og öryggisráðgjöf

Hvernig veita vökvakerfin mörg lög af öryggi?

Vökvakerfið er aflgjafi þýsku Zenith blokkavélarinnar, sem framkallar gríðarlega krafta sem þarf til að þjappa steypu í fastar blokkir. Þar sem þrýstingur fer oft yfir 280 bör er möguleg orka sem geymd er í kerfinu gríðarleg. Öryggisaðgerðirnar sem eru innbyggðar í vökvarásina snúast ekki bara um að koma í veg fyrir bilun; þær snúast um að koma í veg fyrir hörmulegar bilanir og tryggja stjórnaðan rekstur. Hægt er að skilja öryggisarkitektúr vökvakerfisins sem röð verndar „svæða“, sem hvert um sig er hannað til að innihalda og stjórna tiltekinni tegund bilunar.

Svæði 1: Yfirþrýstingsvörn– Vökvahringrásin er búin mörgum þrýstilokum, hver um sig stilltur að ákveðnum stillingum. Aðallosunarventillinn er stilltur á að opna við 300 bör, sem er 20 börum yfir hámarksvinnuþrýstingi. Ef þrýstingur fer yfir þetta opnast lokinn og leiðir olíu aftur í tankinn. Auka, óþarfi afléttingarventill er stilltur á 320 bör, sem veitir öryggisafrit ef aðalventillinn bilar. Að auki er þýska Zenith Block vélin okkar búin háþrýstirofa sem kveikir á viðvörun og slekkur á dælunni ef þrýstingurinn nær 310 börum, sem bætir við rafrænu verndarlagi áður en vélrænu afléttingarlokarnir eru jafnvel prófaðir.

Svæði 2: Hreyfingarstýring- Það er mikilvægt að koma í veg fyrir óviljandi hreyfingar. Vökvahólkunum sem lyfta mótborðinu, þjappa blöndunni saman og kasta út kubbunum er stjórnað af flugstýrðum afturlokum. Þessir lokar tryggja að strokkurinn hreyfist ekki nema vökvaþrýstingi sé virkur beitt í rétta átt. Þetta þýðir að jafnvel þó að vökvalína springi eða stjórnventillinn bilar, mun strokkurinn haldast læstur í núverandi stöðu, sem kemur í veg fyrir skyndilegt, stjórnlaust fall af þungri mold eða þjöppunarplötu.

Svæði 3: Raðlæsingar– Vökvavirkni þýska Zenith blokkarvélarinnar er stjórnað af nákvæmri röð. Röð þrýstirofa og nálægðarskynjara tryggja að einni aðgerð sé að fullu lokið áður en sú næsta hefst. Til dæmis getur útkastshólkurinn ekki dregist inn fyrr en þjöppunarhólkurinn hefur farið að fullu aftur í upphafsstöðu. Þessi rökrétta samlæsing kemur í veg fyrir „árekstra“ atburðarás þar sem tveir andstæðir strokka gætu reynt að hreyfast samtímis, sem gæti valdið vélrænni skemmdum og hugsanlegri hættu.

Svæði 4: Öryggi rafgeyma– Vökvakerfið notar rafgeyma til að geyma orku fyrir hröð pressu- og útkastshögg. Þessar rafgeymar eru búnar sprunguskífum sem eru hannaðar til að rifna við þrýsting sem er langt umfram venjulegt notkunarsvið, hleypa gashleðslunni út í andrúmsloftið á öruggan hátt og koma í veg fyrir ofbeldisbrot. Vélin er einnig með handvirkan losunarventil sem gerir kleift að losa þrýstinginn algjörlega á meðan á viðhaldi stendur, sem tryggir núll geymda orku áður en einhver fer inn á pressusvæðið.

Sameiginleg áhrif þessara eiginleika eru vökvakerfi sem er ekki bara öflugt heldur líka ótrúlega öruggt. Prófanir verksmiðjunnar okkar hafa sýnt fram á að jafnvel þótt ólíklegt sé að bilun í mörgum íhlutum verði, er samt hægt að koma þýska Zenith blokkavélinni í öruggt, stöðvað ástand án þess að valda starfsfólki skaða eða skemmdum á vélinni.

Hvernig kemur rafstýringararkitektúrinn í veg fyrir hættur?

Þó að vökvakerfið sjái fyrir vöðvanum er rafstýrikerfið heilinn - sá hluti sem ákveður hvenær og hvar á að beita krafti. Rafmagnsöryggisarkitektúr þýska Zenith Block Machine er byggður í kringum meginregluna um „bilunaröryggi“. Þetta þýðir að náttúrulegt, rafmagnslaust ástand kerfisins er öruggt ástand. Til að útskýra hvernig þetta er náð, getum við litið á stjórnstigveldið sem „öryggispýramída“, þar sem hvert stig gefur öryggisafrit fyrir það sem er fyrir ofan það.

Stig 1: Master Safety Relay– Við botn pýramídans er öryggisgengið. Þetta er sérstakur, harðsnúinn íhlutur sem fylgist með E-Stop hnöppum, hurðarofum og ljósatjaldinu. Ólíkt PLC, sem hægt er að forrita, er öryggisgengið einföld, staðfest hringrás sem ekki er hægt að hnekkja með hugbúnaði. Ef eitthvað af vöktuðum inntakum þess er virkjað, fjarlægir gengið líkamlega afl frá mótorsnertum og vökvalokum, þannig að vélin stöðvast strax. Þetta er hið fullkomna bilunaröryggi.

Stig 2: Forritanlegi öryggisstýringin (PSC)– Fyrir ofan aðalgengið er PSC, sem er notað fyrir flóknari öryggisaðgerðir. PSC fylgist með hraða vökvadælunnar, staðsetningu pressunnar og þrýstingnum í kerfinu. Það er forritað til að greina frávik, svo sem skyndilegt þrýstingsfall (sem gæti bent til þess að rör sé brotið) eða óvænta hröðun í strokknum. Ef þetta uppgötvast mun PSC hefja stjórnað stöðvun, sem er mýkri og skemmir minna fyrir vélina en neyðarstöðvun, en jafn öruggt.

Stig 3: Mann-vél tengi (HMI) og greining– Efsta stig pýramídans er HMI, sem veitir stjórnanda rauntíma upplýsingar um öryggisstöðu vélarinnar. Skjárinn sýnir hvaða hurðir eru opnar, stöðu vökvaöryggislokanna og stöðu pressunnar. Ef öryggisbúnaður er virkjaður sýnir HMI skýr skilaboð á ensku sem útskýrir orsökina. Þetta hjálpar rekstraraðilum fljótt að bera kennsl á og leysa vandamál án þess að þurfa að opna stjórnskápinn og rekja vír, sem bætir bæði öryggi og spenntur.

Stig 4: Mótorvörn og hitauppstreymi– Hver mótor í þýska Zenith Block Machine er varinn með rafeindamótorvörn sem fylgist með straumi og hitastigi. Ef mótor ofhitnar eða dregur of mikinn straum slítur verndarinn rafmagn og kemur í veg fyrir eldsvoða. Á sama hátt er stöðugt fylgst með hitastigi vökvaolíu; ef það fer yfir öruggan þröskuld gefur vélin viðvörun og, ef hitastigið heldur áfram að hækka, slekkur hún sjálfkrafa á framleiðsluferlinu til að koma í veg fyrir skemmdir á vökvahlutum.

Rafmagnsstýringararkitektúr þýska Zenith blokkarvélarinnar er hannaður til að vera sjálfstýrandi. Öryggiskerfin eru stöðugt prófuð meðan vélin er í gangi og allar bilanir eru tafarlaust merktar. Þetta tryggir að öryggisbúnaðurinn sjálfur sé alltaf tilbúinn. KlQuangong Machinery Co., Ltd., við teljum að besti öryggisbúnaðurinn sé sá sem þú þarft ekki að hugsa um vegna þess að þú veist að hann virkar alltaf.

Hverjar eru helstu tækniforskriftir öryggiseiginleikanna?

Skilningur á tækniforskriftum öryggiseiginleika á þýska Zenith blokkavél er nauðsynleg fyrir rétt val og staðfestingu. Þessar forskriftir eru ekki bara tölur; þær eru mælingar á verndargetu vélarinnar. Verksmiðjan okkar veitir nákvæmt öryggisblað með hverri vél og taflan hér að neðan gefur yfirlit yfir helstu tæknilegu færibreyturnar sem skilgreina öryggiskerfið. Þessi gögn eru notuð af öryggisverkfræðingum til að samþætta vélina í öryggiskerfi alls staðar í verksmiðjunni og til að reikna út árangursstig (PL) og öryggisheilleikastig (SIL) allrar framleiðslulínunnar.

Fyrir utan þessa staðlaða íhluti inniheldur þýska Zenith blokkavélin nokkrar viðbótar öryggistengdar verkfræðilegar upplýsingar. Vökvatankurinn er hannaður með upphækkuðu sogsíi og segultappa til að fanga málmrusl og koma í veg fyrir mengun segulloka. Rafmagnshlífin er IP65 flokkuð, sem þýðir að það er rykþétt og varið gegn lágþrýstivatnsstrókum, sem tryggir að öryggisrásir séu ekki í hættu með einföldum skolun. Stjórnborðin eru búin neyðarstoppi sem er tengt í tvíhliða uppsetningu, sem þýðir að einn brotinn vír getur ekki slökkt á E-Stop aðgerðinni. Þessar verkfræðilegu upplýsingar, þó að þær séu fíngerðar, eru mikilvægar til að tryggja að öryggisforskriftir séu uppfylltar á endingartíma vélarinnar, ekki bara daginn sem hún fer frá verksmiðjunni.

Ennfremur veitir verksmiðjan okkar fullt sett af vottunarskjölum fyrir alla öryggistengda íhluti. Þetta felur í sér CE-samræmisyfirlýsinguna, svo og prófunarskýrslur fyrir vottuð frammistöðustig öryggisaðgerða. Þessi rekjanleiki er mikilvægur fyrir öryggisfulltrúa verksmiðja sem þurfa að sýna fram á að farið sé að reglum um vinnuvernd (t.d. OSHA í Bandaríkjunum eða PUWER í Bretlandi). Með þýska Zenith Block Machine færðu ekki bara vél; þú færð fullkomlega skjalfest öryggiskerfi.

Hvernig eru öryggiseiginleikar staðfestir og viðhaldið í daglegum rekstri?

Að hafa háþróaða öryggiseiginleika er aðeins hálf baráttan. Þeir verða að vera rétt staðfestir við ræsingu og viðhaldið alla ævi vélarinnar. Þýskaland Zenith Block Machine er hönnuð til að gera þetta staðfestingarferli einfalt og kerfisbundið. Verksmiðjan okkar hefur þróað alhliða „Safety Validation Protocol“ sem er notað við gangsetningu og mælt er með fyrir árlega endurvottun. Þessi siðareglur breytir löggildingarferlinu í skipulagðan gátlista sem hægt er að fylla út af þjálfuðu viðhaldsfólki.

Öryggisskoðun fyrir ræsingu (rekstrarstig)– Áður en vélin er ræst fyrir daginn er fljótleg sjónskoðun mikilvæg. Þetta felur í sér að sannreyna að allar öryggishlífar séu á sínum stað og að ljósagardínur séu í röð og lausar við hindranir. Rekstraraðili verður einnig að athuga hvort neyðarstöðvunarhnapparnir séu ekki læstir og að tveggja handa stjórntækin virki. Einföld prófunarröð er framkvæmd: stjórnandinn reynir að ræsa vélina á meðan hann stendur á ljósgardínusvæðinu og tryggir að vélin fari ekki í gang. Þetta staðfestir að ljósatjaldið sé virkt. PLC vélarinnar skráir þessar daglegu athuganir og gefur skrá yfir öryggisreglur.

Vikulegt virknipróf (viðhaldsstig)– Ítarlegri próf eru gerð vikulega. Þetta felur í sér prófun á vökvakerfi: stjórnandinn mun stöðva pressuna við mótið við lágan þrýsting og fylgjast með þrýstingsfallinu og sannreyna að flugstýrðu afturlokarnir haldi strokknum í stöðu. E-stoppin eru prófuð fyrir sig til að tryggja að þau stöðvi öll vélina. Stjórnkerfi vélarinnar mun búa til skýrslu sem gefur til kynna hvaða öryggisíhluti var prófaður og hvenær.

Árleg endurvottun (verkfræðistig)– Umfangsmesta fullgildingin er árleg endurvottun, sem oft er krafist af tryggingafélögum og eftirlitsaðilum. Meðan á þessu ferli stendur, prófar löggiltur tæknimaður frá verksmiðjunni okkar eða viðurkenndur þriðji aðili virkni hvers öryggisíhluta. Vökvaþrýstingslokarnir eru kvarðaðir á prófunarbekk til að staðfesta sprunguþrýsting þeirra. Viðbragðstími öryggisliða er mældur með sveiflusjá til að tryggja að hann sé innan 50ms forskriftarinnar. Þessi árlega endurvottun veitir mikla trú á því að vélin starfi á öruggan hátt.

Dagskrá fyrirbyggjandi viðhalds– Þýska Zenith blokkavélin er með áætlaða viðhaldsáætlun fyrir alla öryggis mikilvæga íhluti. Til dæmis eru vökvaflugstýrðu afturlokarnir skoðaðir og settir aftur á 12 mánaða fresti. Ljósagardínur og hurðarofar eru athugaðir með tilliti til hreinleika og réttrar röðunar á sex mánaða fresti. E-Stop tengiliðir eru staðfestir fyrir snertiþol á 18 mánaða fresti. Þetta fyrirbyggjandi viðhald tryggir að öryggiseiginleikarnir versni ekki með tímanum og viðheldur öryggisheilleika vélarinnar.

Til viðbótar þessum skipulögðu löggildingar- og viðhaldsferlum er þýska Zenith blokkavélin búin greiningarkerfi sem fylgist stöðugt með heilsu öryggisíhlutanna. Til dæmis er ljósatjaldið með sjálfgreiningaraðgerð sem athugar innri rafeindatækni fyrir bilanir og blikkar ákveðnum villukóða ef vandamál uppgötvast. PLC vélarinnar fylgist með straumi vökvadælunnar og mun gefa viðvörun ef mótorinn dregur meiri straum en grunnlínan, sem gefur til kynna hugsanlega ofhleðslu eða dælubilun. Með því að sameina skipulögð staðfestingarferli með stöðugu greiningareftirliti, bjóðum við upp á þýska Zenith blokkavél sem inniheldur ekki aðeins öryggiseiginleika heldur tryggir einnig að þeir haldi áfram að vera virkir yfir allan notkunartíma vélarinnar.

Algengar spurningar (algengar spurningar)

Spurning 1: Hver er munurinn á „neyðarstöðvuninni“ og „öryggisstoppinu“ á þýska Zenith blokkarvél?

Svar: Neyðarstöðvunin (E-Stop) er fullkominn öryggishnappur. Það fjarlægir strax afl frá öllum mótorum og vökvalokum, sem kemur vélinni í stöðvun hratt. Þetta er aðgerð sem verndar starfsfólk í neyðartilvikum en getur verið erfitt fyrir vélræna íhluti. Öryggisstoppið er tignarlegra stopp. Það kveikir á forritanlegu öryggisstýringunni þegar það greinir frávik, eins og hurðaropnun. Öryggisstopp lýkur núverandi lotu (ef mögulegt er) og leggur síðan pressuna í örugga, opna stöðu áður en kerfunum er læst. Þetta er helsta viðbragðið þar sem það verndar bæði stjórnandann og vélina. Zenith Block Machine okkar í Þýskalandi inniheldur bæði, sem veitir viðbrögð sem hæfir áhættustigi.

Spurning 2: Hvernig get ég verið viss um að öryggiskerfin á þýska Zenith blokkavélinni verði ekki framhjá af rekstraraðilum?

Svar: Að koma í veg fyrir framhjáhlaup er mikilvæg hönnunarkrafa. Öryggisrásir vélarinnar eru líkamlega einangraðar frá stöðluðum stýrirásum. Öryggisrökfræðin er útfærð með því að nota sérstaka, harðsnúna liða, ekki bara PLC hugbúnað. Öryggisskilin eru lokuð og raflögn þeirra varin. Allar tilraunir til að komast framhjá öryggisinntaki, eins og að stytta hurðarofa, myndi krefjast þess að stjórnborðið væri opnað og virkt endurtólað - aðgerð sem er augljós og brýtur í bága við staðlaðar öryggisreglur. Ennfremur skráir PLC vélarinnar öll öryggistengd inngrip. Notkun vélrænna læsinga á hurðum gerir líka framhjáhlaup erfitt. Reynsla okkar sýnir að með réttri þjálfun og öryggismenningu er framhjáhlaup afar sjaldgæft.

Spurning 3: Hver er krafan um tveggja handa stjórn á þýska Zenith blokkavélinni?

Svar: Tveggja handa stjórnin á þýska Zenith blokkavélinni er mikilvægur öryggisbúnaður fyrir pressuaðgerðina. Það er gerð IIIC stýring samkvæmt ISO 13851, sem krefst þess að tveir aðskildir þrýstihnappar séu ýtir samtímis. Rafboðin verða að berast til öryggisgengisins innan 0,3 sekúndna frá hvort öðru. Ef ýtt er á einn hnapp fyrr byrjar ýtingarlotan ekki. Þessi hönnun tryggir að hendur stjórnandans séu í burtu frá þrýstisvæðinu þegar mikil þjöppun á sér stað. Þessi eiginleiki er kjarnakrafa fyrir örugga blokkaframleiðslu.

Spurning 4: Er vökvakerfi þýska Zenith blokkarvélarinnar umhverfisöryggislegt ef leki kemur upp?

Svar: Þó að vökvakerfið noti venjulega vökvaolíu, höfum við smíðað nokkrar verndarráðstafanir til að meðhöndla hugsanlegan leka. Stýrikerfi vélarinnar greinir hratt þrýstingsfall, sem er vísbending um verulegan leka, og mun stýra stöðvun. Vélin sjálf er hönnuð með dropbökkum undir lokunum og festingum til að innihalda smá leka. Við mælum einnig með notkun á umhverfisvænum, lífbrjótanlegum vökvavökva (HFC eða HFD gerð) sem valkost. Þessir vökvar hafa mun minni umhverfisáhrif ef leki verður. Þýska Zenith Block vélin okkar er hönnuð til að vera samhæf við þessa vökva.

Spurning 5: Hvaða þjálfun veitir Quangong Machinery Co., Ltd. fyrir vélöryggi?

Svar: Við bjóðum upp á alhliða öryggisþjálfun sem hluta af stuðningi okkar við gangsetningu og eftir sölu. Þjálfunin fjallar um: tilgang og virkni hvers öryggisbúnaðar, hvernig á að framkvæma daglegar athuganir fyrir ræsingu, hvernig á að túlka og bregðast við öryggisgreiningarviðvörunum vélarinnar og rétta verklagsreglur um neyðarviðbrögð og einangrun. Þjálfunin er ekki bara fyrirlestur; það felur í sér praktískar æfingar þar sem rekstraraðilar og viðhaldsstarfsmenn ganga í gegnum öryggisstaðfestingarferli. Við bjóðum einnig upp á stafrænt eintak af öryggishandbókinni og röð öryggisupprifjunarmyndbanda á netinu. Skuldbinding okkar við öryggi nær út fyrir það eitt að útvega vélbúnaðinn; við tryggjum að vitneskjan um örugga starfsemi þess sé flutt til liðsins þíns.

Ályktun: Öryggi er verkfræðigrunnur, ekki eftiráhugsun

Fyrir okkur eru öryggiseiginleikarnir á þýska Zenith blokkavélinni ekki listi yfir skotpunkta; þau eru samþætt verkfræðiheimspeki. Frá óþarfa vökvaþrýstingslokum til sjálf-vöktunar forritanlegs öryggisstýringar, er hver íhlutur hannaður til að gegna ákveðnu verndarhlutverki. Við „bætum ekki bara við öryggi“; við gerum það inn í kjarna vélarinnar. Með því að velja þýska Zenith blokkavél ertu að fjárfesta í framleiðslukerfi sem virðir rekstraraðila þess og verndar eigin langlífi. Skuldbinding okkar við öryggi er óbilandi og hún er bein endurspeglun á grunngildum okkar hjá Quangong Machinery Co., Ltd.

Ef þú ert að meta öryggiskerfi fyrir blokkaframleiðslustöðina þína eða vilt fá nákvæma öryggiskynningu fyrir teymið þitt, vinsamlegast hafðu samband. Við bjóðum upp á öryggisúttektir og þjálfun á staðnum. Lið okkar er tilbúið til að sýna fram á hvernig þýska Zenith Block Machine getur komið með nýjan öryggisstaðla í framleiðslulínuna þína.Hafðu samband við Quangong Machinery Co., Ltd. í dagtil að skipuleggja öryggisráðgjöf og sjá eiginleikana í aðgerð.
