Helstu tæknieiginleikar
1) Greindur rekstur: Þessi búnaður notar PLC greindur gagnvirkt kerfi, sem er stjórnað af 15 tommu snertiskjá og PLC, til að starfa sjálfkrafa að fullu, hálf sjálfvirkt eða handvirkt. Vingjarnlega sjónræna rekstrarviðmótið er búið gagnainntaks- og úttakstæki.

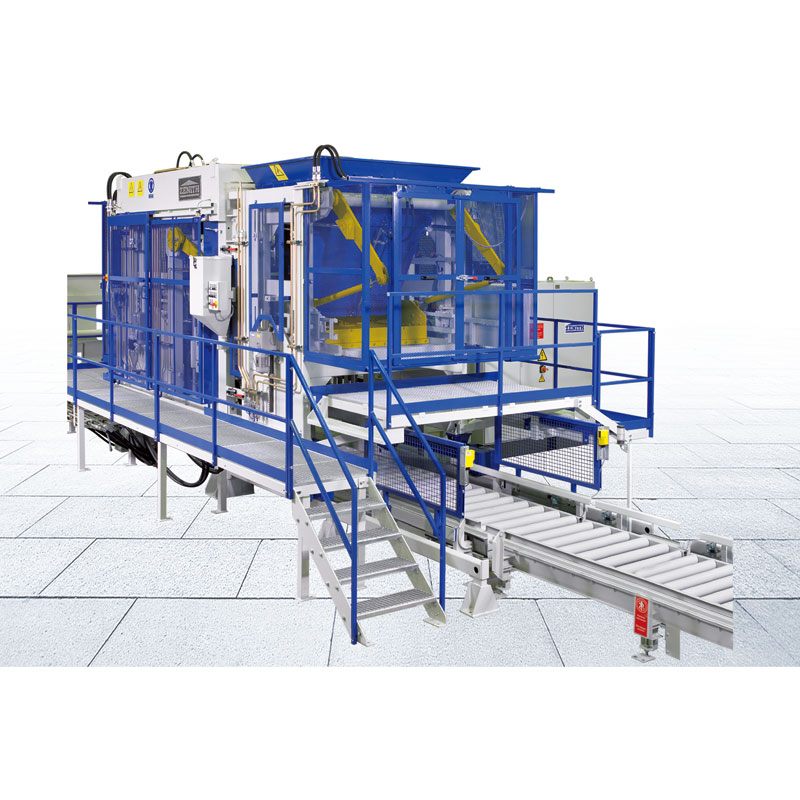

2) Girðing rúllandi færiband: Þessi Zenith 844SC Paver Block Machine notar rúllandi færiband, með nákvæmri hreyfingu, sléttri drif, stöðugri afköstum, lágum hávaða, lágum bilanatíðni, langan endingartíma o.s.frv. Viðbætt girðing og stöðugt bætt öryggishugmynd veita rekstraraðilum sem mesta öryggisvernd.
3) Hröð breyting á myglu: Í gegnum þetta kerfi setur vélin röð mótstuðulviðmiðunar. Þetta kerfi hefur aðgerðir sem hraðvirka vélræna læsingu, hraðskiptibúnað til að skipta um höfuð og rafeindastýrða hæð fóðrunarbúnaðar, sem tryggir að hægt sé að skipta um ýmis mót á hraðastan hraða.
4) Stillanleg titringsborð: Hægt er að stilla hæð titringsborðsins til að mæta kröfunni um að framleiða fjölbreyttar vörur. Staðalbúnaðurinn getur framleitt vörur með hæð 50-500 mm. Við getum líka framleitt vörur með sérstakri hæð með því að nota sérstaka mold í samræmi við kröfur viðskiptavina.
5) Nákvæm fóðrun: Matarinn er samsettur úr sílói, stýriborði, fóðrunarbíl og lyftistöng. Hægt er að stilla hæðina á snúningsvarnarborðinu og hægt er að stilla rennibrautina og hreyfa hana
einmitt. Handfangsskaftið og tvíhliða fóðrunarbíllinn á stangardrifinu eru knúinn áfram af vökvaþrýstingi og tengistöngin er stillanleg, sem tryggir að fóðrunarbíllinn hreyfist lárétt.
Tæknigögn
1)Blokkaforskriftir og vöruhæð
Hámark | 500 mm |
Lágmark | 50 mm |
Hámark hæð múrsteinsstafla | 640 mm |
Hámarksframleiðslusvæði | 1.240*10.000 mm |
Brettistærð (venjulegt) | 1.270*1.050*125mm |
Hopper rúmmál grunnefnis | Um 2100L |
2) Vélbreytur
Þyngd vélar | |
Með litarefni tæki | Um 14T |
Með færiböndum, vinnslupalli, vökvastöð, vörugeymsla fyrir bretti o.fl | Um 9T |
Vélastærð | |
Hámark heildarlengd | 6200 mm |
Max.heildarhæð | 3000 mm |
Hámark heildarbreidd | 2470 mm |
Tæknilegar breytur véla/orkunotkun | |
Titringskerfi | 2 hlutar |
Titringsborð | Hámark 80KN |
Topp titringur | Hámark 35KN |
Vökvakerfi: samsett lykkja | |
Heildarflæði | 83L J mín |
Rekstrarþrýstingur | 18 MPa |
Orkunotkun | |
Hámarksafl | 50KW |
Stýrikerfi | SIEMENS S7-300(CPU315) |
Zenith 844 vélaruppsetning
Framleiðslugeta
Tegund blokk | Mál (mm) | Myndir | Magn/Hringrás | Cycle Time | Framleiðslugeta (á 8 klst.) |
Rétthyrndur paver | 200* 100*60 | 54 | 28s | 1.092m2 | |
Rétthyrnd paver (án andlitsblöndu) | 200*100*60 | 54 | 25s | 1.248m2 | |
UNI malbikarar | 225*1125*60-80 | 40 | 28s | 1.040m2 | |
Curstone | 150*1000*300 | 4 | 46s | 2.496 stk |
