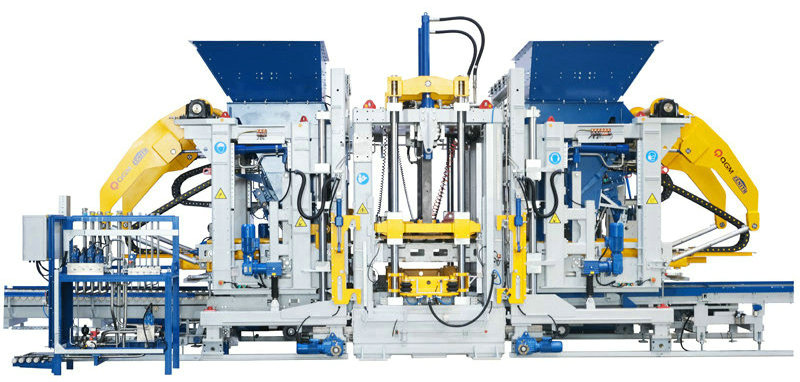

Zn2000c steypublokkavél

Zn2000c er sjálfþróuð líkan. Það einkennist af mikilli greind og sjálfvirkni og nýtir hátækni hátækni í hátækni eins og stafrænni og upplýsingakerfi, sem er mikið notað við byggingu nýrra bæja og svampborga.

Eiginleikar:

Tvöfaldur titringsborð, átta servó mótorar (valfrjáls) toppbúnaður

Modular samsetning til að auðvelda viðhald fjölbreyttari tegundir múrsteina framleiddir

Meiri afkastageta, hærri framleiðni og tæknibreytur:

Bretti stærð 1400x1400/1300mm

Myndunarsvæði 1320x1350/1250mm

Vöruhæð 40-500mm

Fjöldi kubba Hollur múrsteinar: 18 blokkir/mygla (390x190x190mm)

Hefðbundin múrsteinar: 105 blokkir/mygla (240x115x53mm)

Veg múrsteina: 66 blokkir/mygla (200x100x60mm)

Búnaðarstærð u.þ.b. 10.000

U.þ.b. 4.700

U.þ.b. 3.400

Titringskerfi Hámarks örvunarkraftur titringsborðs: 200/kN

Hámarks örvunarkraftur pressuhöfuðs: 40/kN

Rafmagnsstærðir Heildarafl (tilvísun): 231/kw

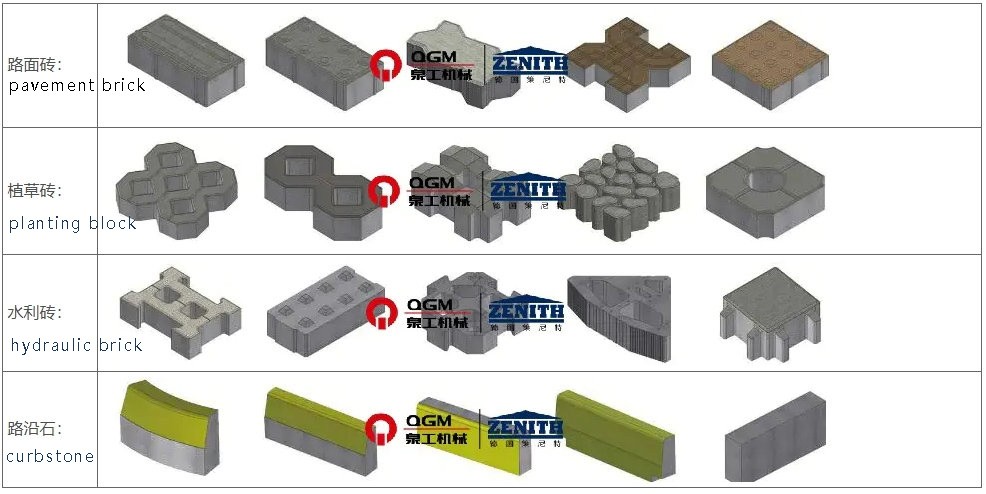

Skematísk skýringarmynd af múrsteinssýnum framleidd af búnaðinum

Tæknilegir kostir

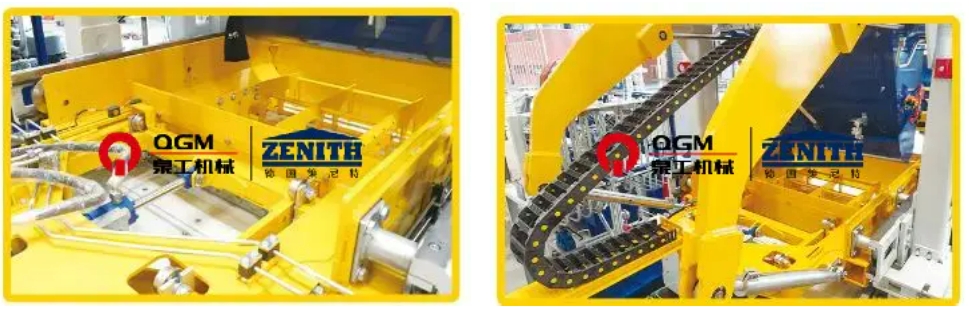

1.. Hágæða rammahönnun þýskrar útgáfu

Mainframe ramminn samþykkir hástyrkt soðna ramma uppbyggingu hannað af einkaleyfistækni Zenit, sem er soðin af sérsniðnu sérstöku hluta stáli, með hæfilegri hönnun, jöfnum og fallegum suðu, og allur ramminn gengur í gegnum öldrun titringsmeðferðar til að tryggja hágæða og mikla stöðugleika rammans. Hægt er að bæta við háþróaðri byggingarhönnunarferli og stækkanlegt og opnunar- og lokunaraðgerð hliðar, kjarnaútdráttar (borð), ígræðslupolstyren borð ígræðslu, osfrv. Hægt er að bæta við í kjölfarið.

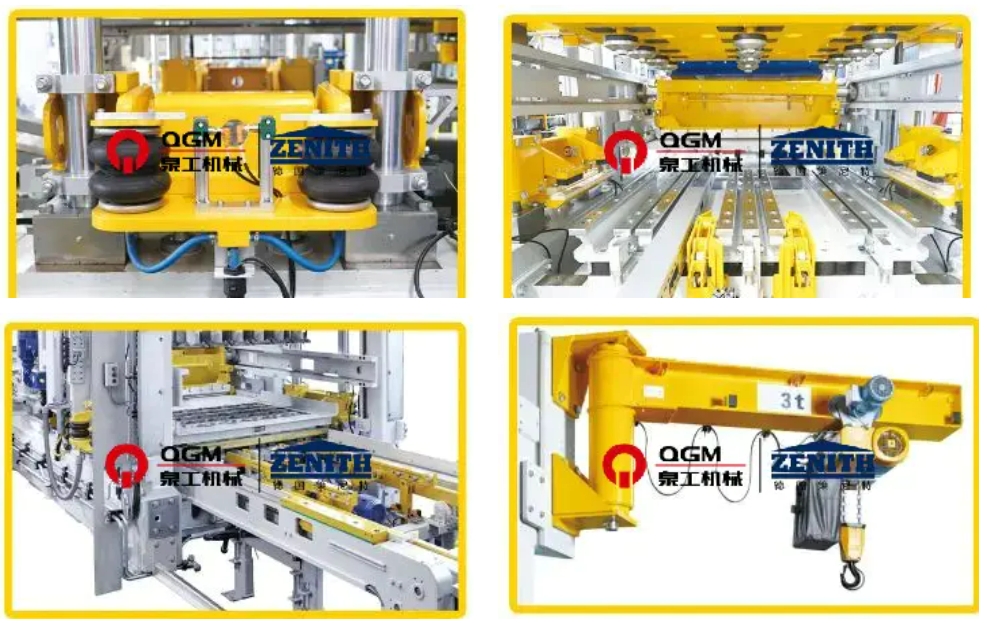

2. Automatic Quick Mold Change System

Þegar moldin er flutt í stöðu hýsilsins gerir lyfti kerfið sér grein fyrir sjálfvirkri myglubreytingu á skjótum myglubreytingartækinu. Efri og neðri mótin eru sjálfkrafa klemmd með lungnabólgu, sem er öruggt, skilvirkt, einfalt í notkun og þægilegt að viðhalda. Það felur aðallega í sér:

Pneumatic mold klemmubúnaður: Það samanstendur aðallega af moldfestingu og pneumatic klemmustöngum á báðum hliðum, sem hjálpa til við að klemmast og laga mótin og dempinguna þegar hýsilvélin framkvæmir forköst og aðal titring, svo að ná bestu titringsáhrifum og lengja þjónustulíf moldanna.

Pneumatic inndráttarlásatæki: Inndrekinn er festur með klemmutækinu með loftpúða, sem getur auðveldlega og fljótt komið í stað inndráttarins, styttist tíma moldaskipta og uppsetningar, og tryggt nákvæmar bryggju neðri myglu og efri inndráttar.

Rafmagns innsetningartæki: Festingarbúnað moldsins er notað til að setja mótin í aðalvélina og til að fæða og fjarlægja mótin úr vélinni með rafmagnsfestingunni, sem hægt er að beita á flest mót á markaðnum og hægt er að nota sérstaka myglufestingu fyrir sérstök mót.

Mótsbreytingartæki: Sett upp á ramma aðalvélarinnar, það er notað til að lyfta og hlaða mótunum þegar skipt er um mótin, búin með rafkeðju lyftu og rafgöngubúnaði.

3. Framleiðslukerfi

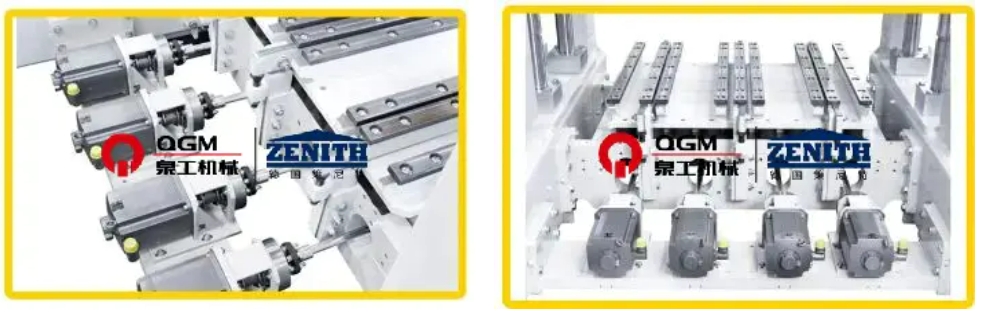

4. „Ultra-Dynamic“ Servo titringskerfi:

„Ultra-dynamic“ servó titringstækni er eins konar hágæða, sjálf-aðlögunarvekt titringskerfi sem er sérstaklega hannað fyrir múrsteinsvélar; Servó mótorinn getur gert fljótlegasta viðbrögðin á stystu viðbragðstímanum og áttað sig á mestu titringsafköstum, dregið úr magni sements sem notað er og stytt framleiðslulotuna, framleitt mikla samsettar steypuafurðir; Titringskerfið getur sveigjanlega aðlagast þörfum mismunandi steypuafurða. Servó mótorinn getur gert fljótlegasta viðbrögðin á stystu viðbragðstíma til að átta sig á mestu titringsafköstum, sem getur dregið úr magni sements, stytt framleiðslulotuna og framleitt mjög samningur steypuafurða; Hægt er að laga titringskerfið sveigjanlega að framleiðsluþörf mismunandi steypuafurða.

8 titringseiningar með vélrænni jafnvægi stillt hver fyrir sig með 8 servó drifum;

8 servó mótorar, hver fyrir sig festir á ytri titrings einangrunargeislum mótorsins;

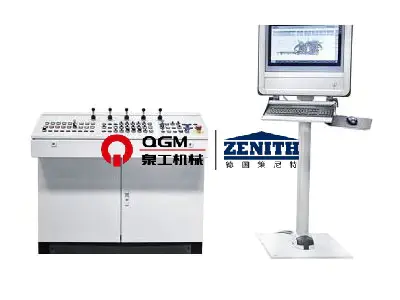

5. Nákvæmt servó stjórnkerfi

Í gegnum viðbrögð merkisins, stjórna áfanga og titringshraða, samstillta hreyfistýringu, háhraða biðstöðu, er hægt að klára á stuttum tíma titrings og útrýmingar á titringi, til að hjálpa til við að stytta mótunarferlið og betri hemlunaráhrif. Með stöðu og hraða tvöföldum lokuðum lykkjum, stýrir örvunarkraftinum aðeins í lóðrétta átt, hámarkaðu virkan örvunarkraft og forðastu um leið lárétta örvunarkraftinn á vélinni, lengja þjónustulífi búnaðarins og geta gert mismunandi stillingar fyrir mismunandi vöruþörf og framleitt hágæða vörur.

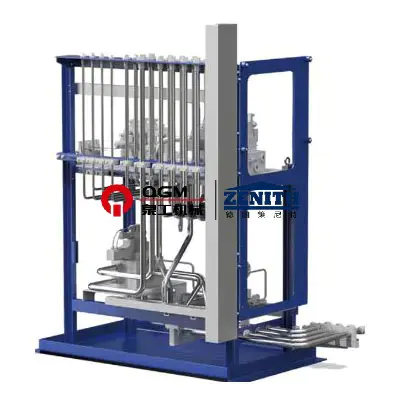

Pressuhausnum, mold ramma, samanlagður bíll og dúkbíll er stjórnað af hlutfallslegum stefnulokum með spólu endurgjöf, sem hefur hratt viðbragðstíma; Lokað lykkja stjórnunarstilling tilfærsluskynjara/umbreytingar-PLC-hlutfallslegs stefnusvals-strokka er notaður, sem gerir stjórnina nákvæmari, og verkun strokksins hraðar og stöðugri; Vökvastöðin samþykkir breytilega stimpildælu, sem gefur ekki út þrýstingsolíuna og losar dæluna þegar vökvakerfið nær ákveðnum þrýstingi til að draga úr orkunotkun; Vökvastöðin samþykkir viðbótaraðstoðarolíuframboð, sem dregur úr orkunotkun; og vökvastöðin samþykkir viðbótarolíuframboð, sem dregur úr orkunotkun og dregur úr orkunotkun. Vökvastöðin samþykkir viðbótarolíuframboð safnara, sem hægt er að nota til margra aðgerða á sama tíma og þrýstingur vökvakerfisins er stöðugur; Vökvakerfið er með þrýstingskynjara, sem hægt er að sýna á aðgerðarborðinu til að auðvelda skoðun; Vökvakerfið er með hitastigskynjara, kælir og hitara, sem geta á áhrifaríkan hátt stjórnað olíuhitastiginu, þannig að vökvaolían hefur góða afköst.

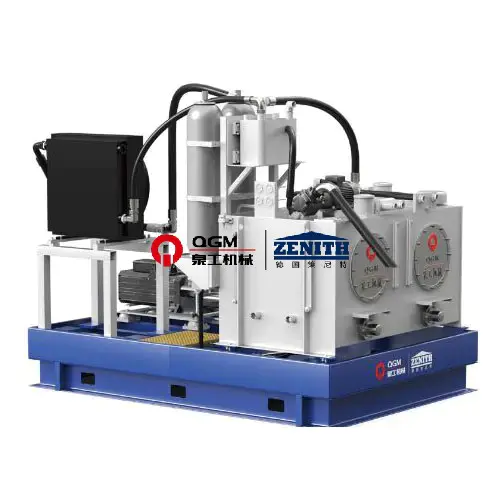

6. Vökvakerfi
